铁精矿粉拍击筛概述：

        铁精矿粉拍击筛（拍击振动筛），铁精矿粉拍击筛是用来将物料按照不同目数的规格进行筛选的设备。拍击筛如磨料粒度组成检查、超硬材料生产分级及粒度组成检查，亦广泛用于地质、冶金、磨料、粉体、化工、建工水泥、医药、国防等部门科研、生产、实验室，对物料进行筛分检测。尤其适用于金刚石微粉、超硬材料行业生产分级工序，高强度、大频率地反复使用。主要由机座、筛与传动机构等部分组成。可配备专用夹具、即可装夹200试验筛，又可装75、100套筛，装夹方便灵活，夹紧牢靠，并能自动停机。

铁精矿粉拍击筛工作原理：

       铁精矿粉拍击筛电机通过同步带动齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动设备做往复运动，同时带动顶杆转动，顶击拍锤，在往复运动中拍锤拍击筛框，小于筛孔的物料轻松即可通过筛网，大于筛孔的物料将留在筛网上层，通过拍击原理而完成的筛分作业过程。拍击筛分机是实险室中针对粘性、潮湿的物料最佳的实验测量设备。

铁精矿粉拍击筛特点：

1、结构成熟 寿命长 维护成本低

拍击筛的两齿轮没有直接接触，磨损程度小，同步带与齿轮的基础适应性能好，寿命更长，维修时只需要更换同步带即可。同时偏心轮组采用整体方式，再次安装准确方便，转动部分采用标准件轴承，不易磨损，更换简单、成本低，大大降低了维修的难度及成本。

2、传动精确 一致性好

齿轮带动同步带的传动方式，转速比精准，不会产生掉速现象。筛分效率高 独特的设计使拍击筛在工作时同时具备往复、拍击振动两种运动形式，所以不会出现物料堵塞筛面的问题，并且下料快，筛分彻底、效率高。

3、环保洁净

新型的拍击筛采用的独特传动方式降低了维护成本并有效的保护了生产环境，满足用户对环保洁净的要求。

4、有定时功能

确保检验效果 拍击筛电源控制器可预订时间，并且自动停机检验生产一致。

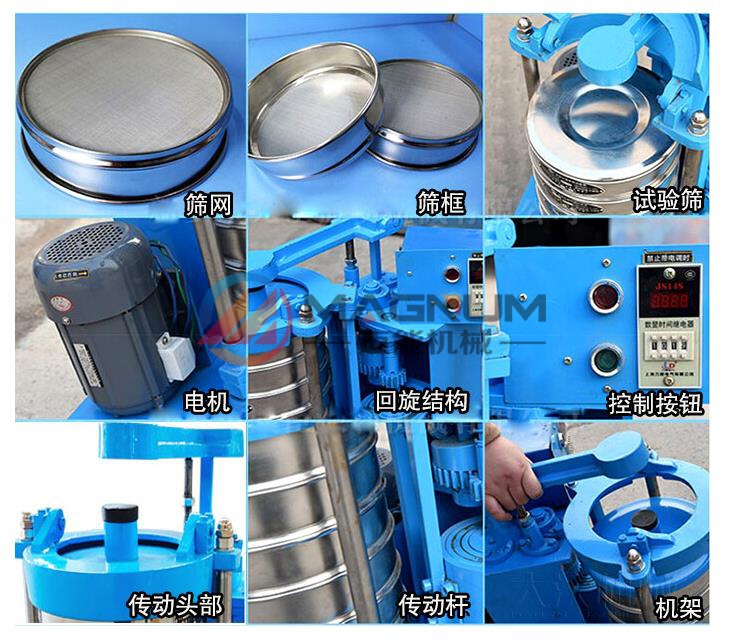

铁精矿粉拍击筛结构说明：

1.装筛格部分：作一次定位。在托盘上好放，好取为准95型将丝杆下面的罗母拧紧。200型将托盘两侧的顶丝拧紧。

2.润滑部分：有人工润滑和自动工润滑两种。 95型机体上部有4个注油孔，为人工定时注油。润滑各摩擦件。 自动润滑，向机座内注入一定高度的润滑机油，当转动轴转动时，给油环把润滑油送到各个需要润滑的位置。请注意机座内加油九公斤。 200型有五个人工定期注油处。

3.自动停车装置：由拨动开头、按钮、中间继电器、时间继电器组成。定时多少调时间继电器上的±±键即可。

4.接 电源试机：电控盒上的线接入电源，开车前将拍块下面的顶杆提起，看电动机的回转方向与红头的指向是否相同，相同时方可放下顶杆。本机安装在有地脚螺栓的水 平基础上，按电工规程安装电路与接地。接通电源开机前将拍块下面的顶杆提起。电机的转向与电机上的红箭头方向相同时方可将顶杆放下来。 机器换位置，换电 源时都要这样做。

铁精矿粉拍击筛使用方法：

1、铁精矿粉拍击筛开机前必须加机油，注意电机外壳上所示的箭头方向是否一致，禁止反转；

2、设备运转前须固定；

3、铁精矿粉拍击筛将装有试样的筛具安装在下筛盘上，调整升降托架使筛具紧卡在筛盘与下筛盘之间 ；

4、将电机线插头插在程控器插座上，将电源线插在三相线插座上；

5、按下电源开关，设定时间。 根据用户需要，按轻触键“△”为上调，按“▽”为下调，每按一次“△”“▽”为60秒；

6、铁精矿粉拍击筛根据试验规程设定好需要时间后，按ON键机械开始工作，运行时指示灯亮；

7、本仪器在正常工作时，若需要停机按OFF键；

8、铁精矿粉拍击筛每停机一次，应重新设置时间；

9、注意：使用时不要频繁开、关机器，关机后应切断电源。

铁精矿粉拍击筛用途：

       铁精矿粉拍击筛可筛分多种特性物料的产品。适用于普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查，广泛用于地质、冶金、粉体、化工、建工水泥、医药、国防等部门科研生产实验室，对物料进行筛分检测。该拍击筛是在原拍击式标准振筛机的基础上进行了合理的革新，改善了原机座的构造。结构更加紧凑，机身重量减轻，产品更加耐用、轻捷、方便，维护更加简单，配件易修易购，可广泛应用于地质、粉末冶金、磨料、粉体、化工、建材、医药、国防等部门实验室筛分检测，尤其适用于金刚石微粉、超硬材料行业生产分级工序高强度、大频率地反复使用。

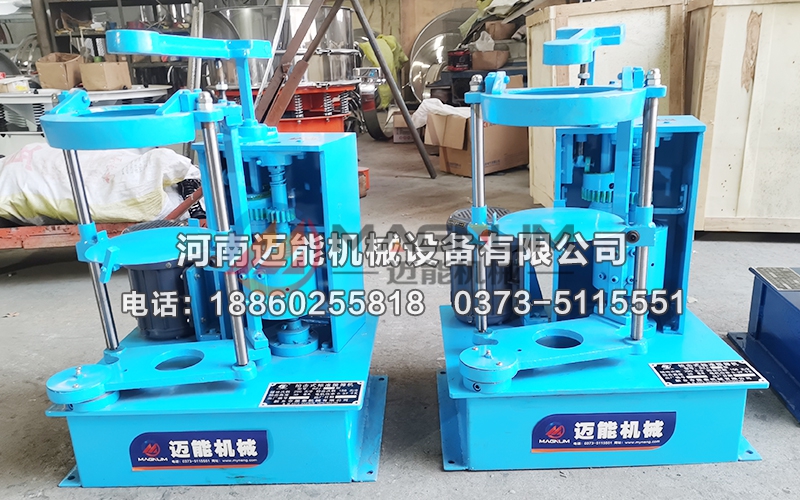

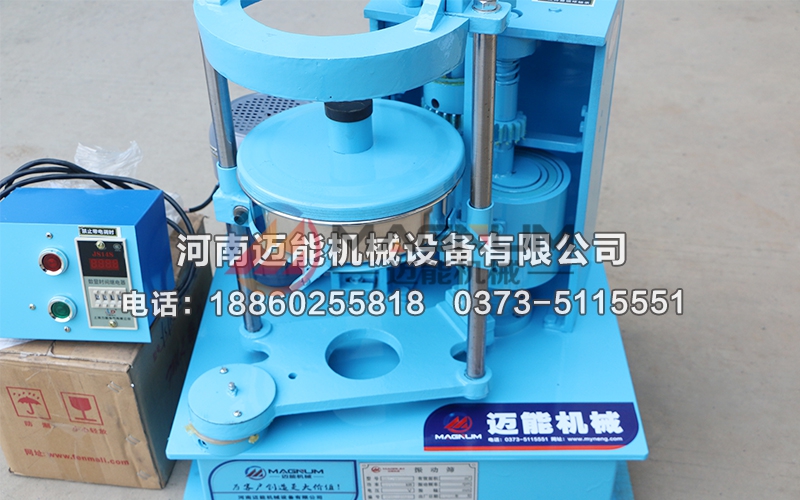

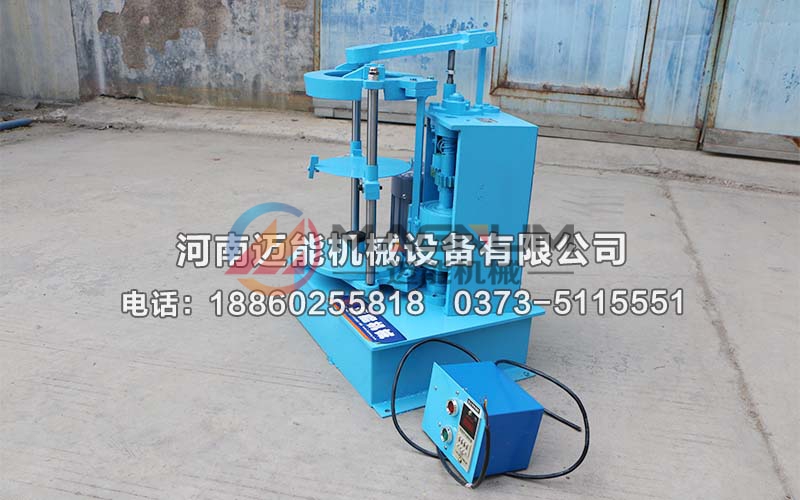

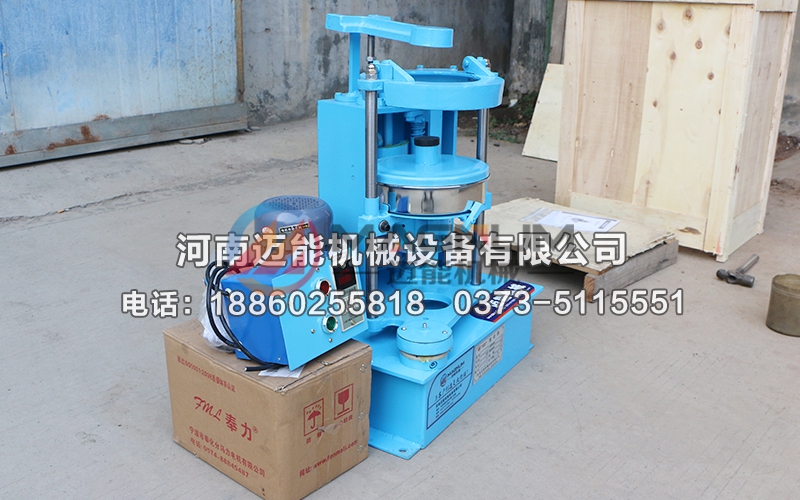

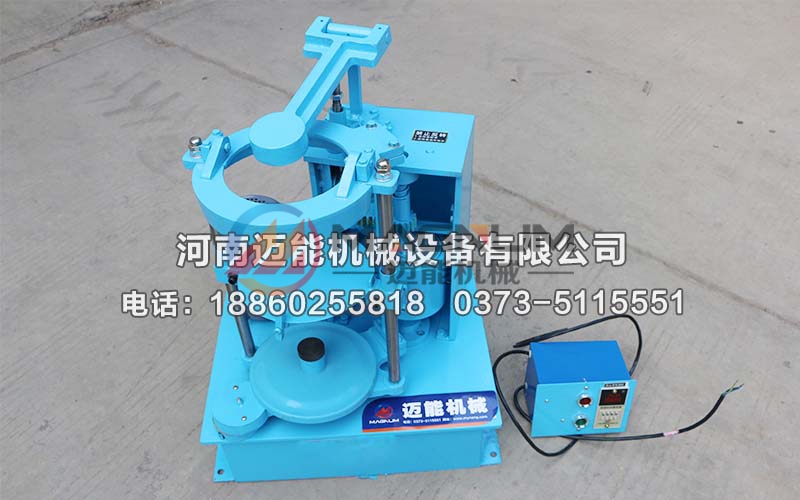

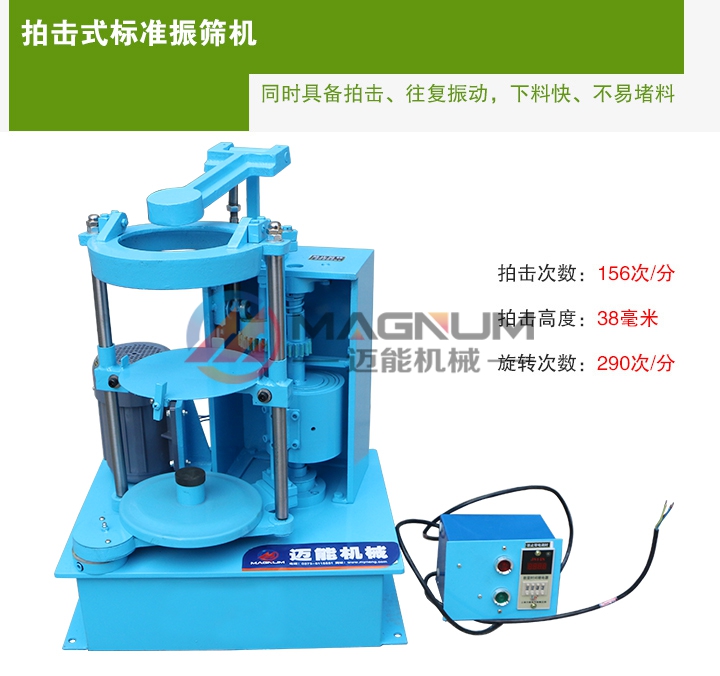

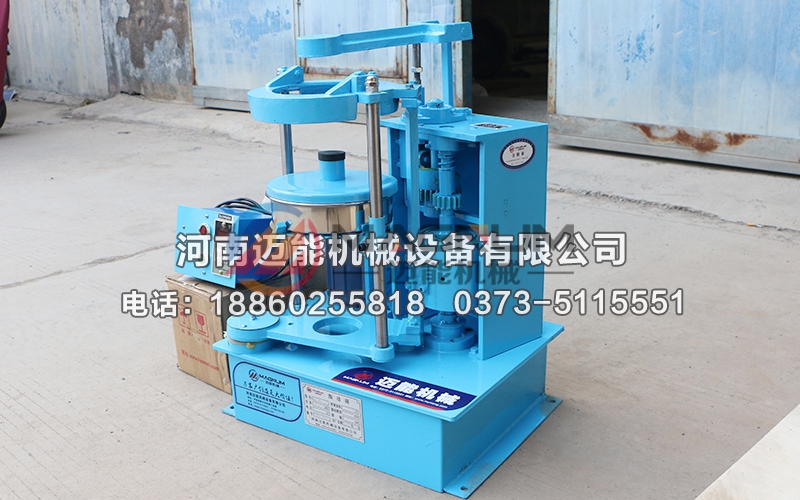

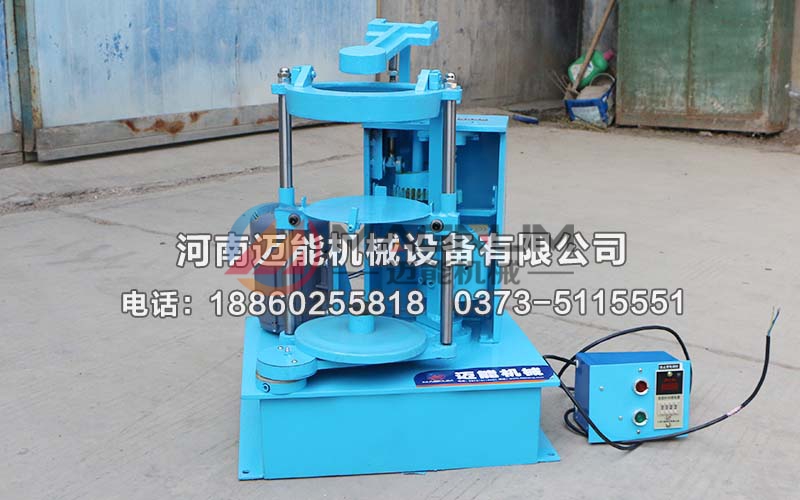

铁精矿粉拍击筛组图：
